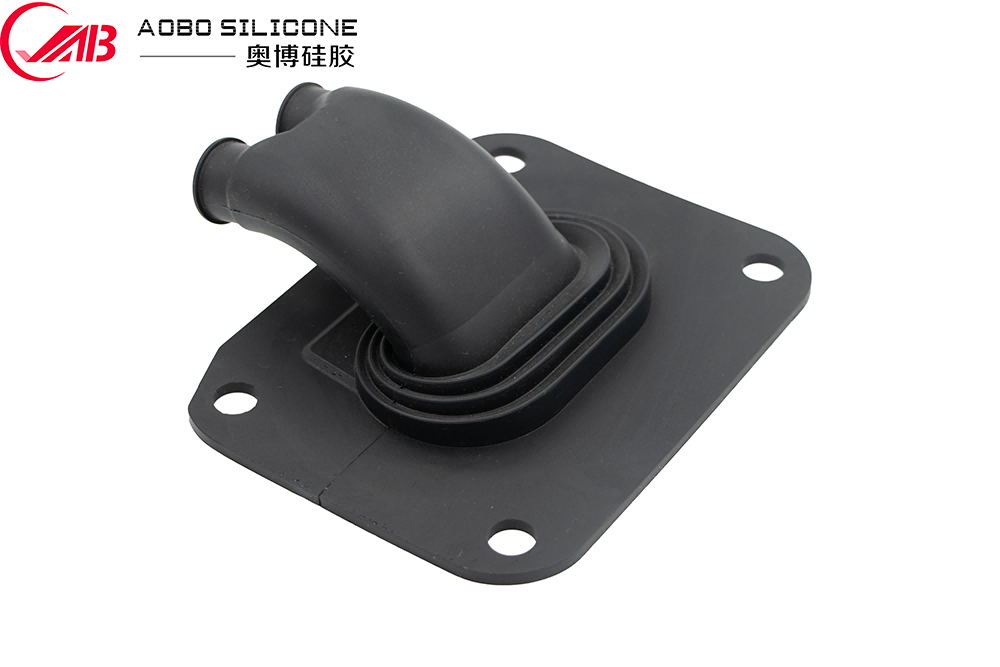

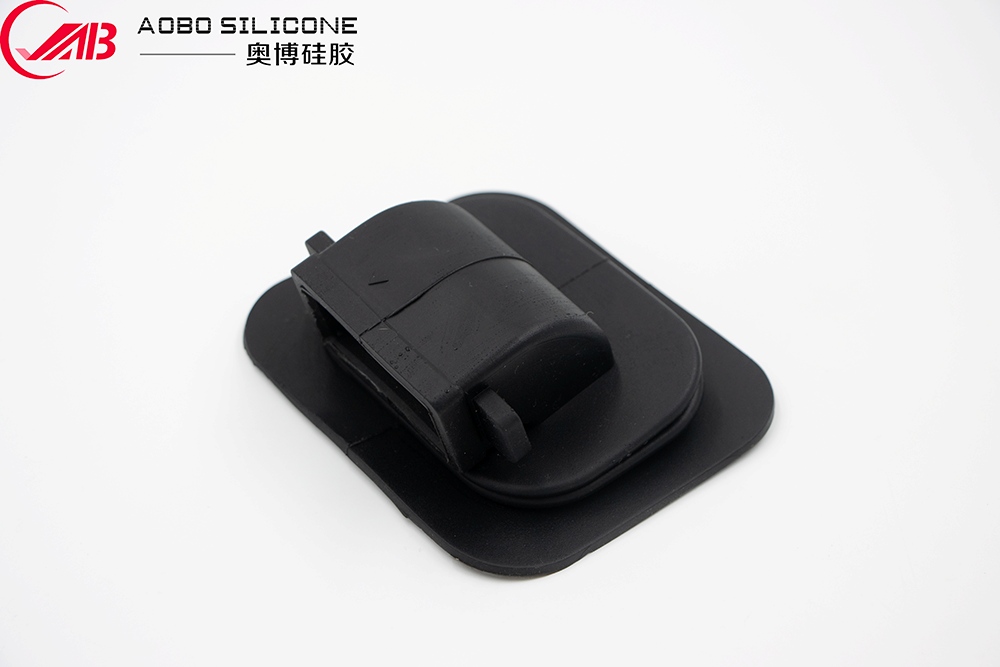

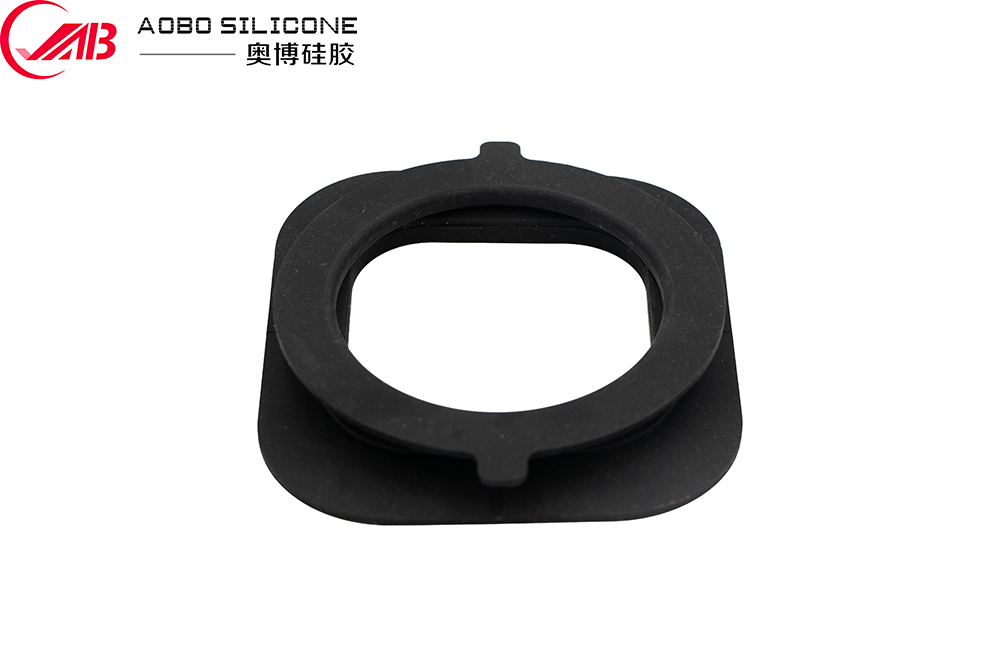

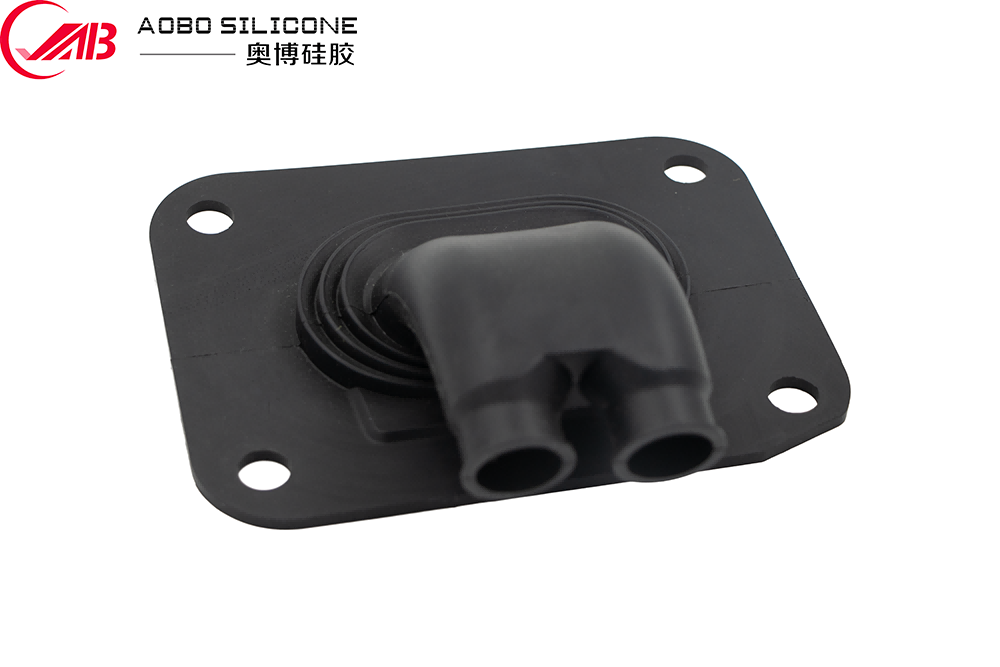

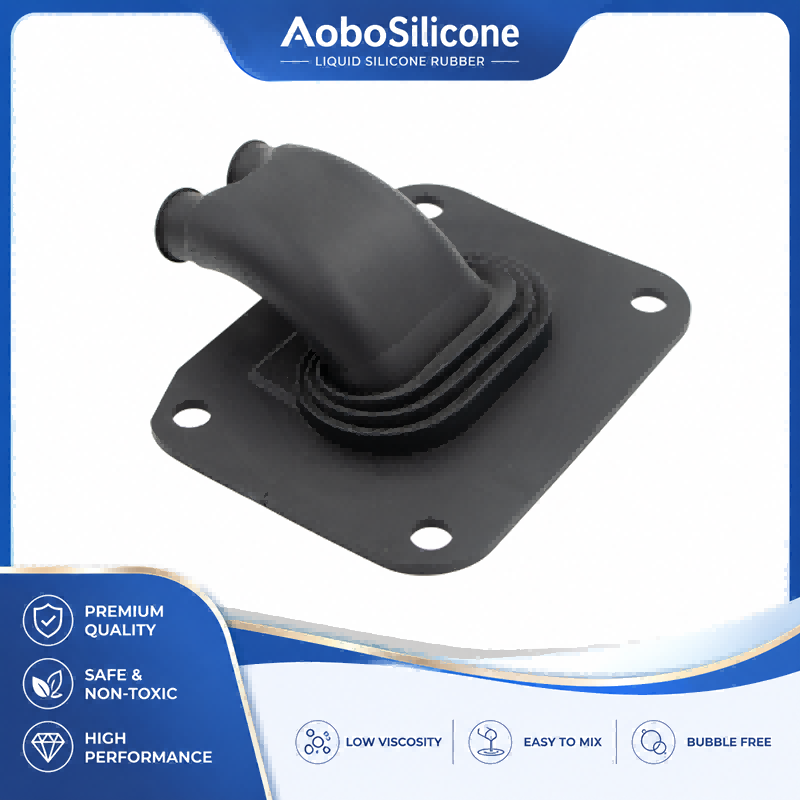

LSR overmolded autojen tuuletuskanava

Autojen LVI- ja lämmönhallintajärjestelmissä ilmanpoistokanava on enemmän kuin pelkkä ilmakanava. Kanavan on säilytettävä vakaa ilmavirtausreitti samalla kun se kestää tärinää, lämpökiertoa, mittatoleransseja ja toistuvia kokoonpanokuormia. Liitäntäpisteissä pienikin rako voi johtaa ilmavuotoon, meluon tai epävakaaseen LVI-suorituskykyyn.

LSR overmolded autojen tuuletuskanava yhdistää jäykän rakenteellisen alustan nestemäisen silikonikumin (LSR) päällemuovaukseen. Tämä rakenne luo integroidut tiivistys- ja pehmusteet suoraan liitosalueen ympärille, mikä vähentää erillisten kumitiivisteiden tarvetta ja yksinkertaistaa asennusta.

Ajoneuvojen LVI-, akkujen lämmönhallinnassa ja muissa ilmanreitityssovelluksissa LSR-muovaus on erityisen hyödyllinen, kun komponentti vaatii elastista tiivistystä, tärinäneristystä, monimutkaista geometriaa ja pitkäaikaista lämmönkestävyyttä yhdessä valetussa osassa.

Miksi käyttää LSR-muovausta autojen ilmakanaviin?

Perinteiset autojen ilmakanavat voivat käyttää erillisiä O-renkaita, vaahtotiivisteitä, kumiholkkeja tai mekaanisia puristimia mittatoleranssien kompensoimiseksi. Vaikka nämä ratkaisut voivat toimia, ne lisäävät komponenttien määrää ja luovat lisää kokoonpanorajapintoja.

LSR-muovattava autojen kanava integroi joustavan tiivistemateriaalin suoraan jäykkään kanavaan tai liittimeen.

Perusrakenne koostuu yleensä:

● Jäykkä alusta:PA, PP, PBT, PC/ABS tai muut tekniset muovit sovelluksesta riippuen
● LSR-tiivistekerros:valettu valittujen rajapintojen ympärille
● Toiminnallinen tiivistysgeometria:huulet, kylkiluut, helmet, hihat tai mukautetut kosketuspinnat
● Yhteyden ominaisuudet:napsautusrakenteet, urat, kohdistuskohdat tai mekaaniset lukituselementit

Tämä rakenne mahdollistaa silikoniosan kompensoimisen pienet mittavaihtelut säilyttäen samalla kosketuspaineen yhteensopivaa komponenttia vasten.

Tuloksena on integroidumpi ratkaisu sovelluksiin, joissa perinteiset erilliset tiivisteet voivat vaikeuttaa kokoonpanoa.

Materiaalin suorituskyky ja tekninen arvo

Nestemäinen silikonikumi valitaan autosovelluksiin, koska sen ominaisuudet pysyvät suhteellisen vakaina laajalla lämpötila-alueella.

Valitusta LSR-laadusta ja koostumuksesta riippuen tyypillisiä ominaisuuksia voivat olla:

Todelliset arvot riippuvat valitusta silikonikoostumuksesta, muovausolosuhteista, geometriasta ja käyttökohteen vaatimuksista. Lopulliset tekniset tiedot tulee vahvistaa tuotekehityksen aikana.

Lämpötilankestävyys

Autojen LVI-kanavissa voi esiintyä toistuvia lämpötilanvaihteluja. Konepellin alla ja lämmönhallintasovellukset voivat myös altistaa komponentteja korkeille lämpötiloille.

LSR säilyttää joustavuuden laajalla lämpötila-alueella, joten se soveltuu kuumalle ilmalle, kylmälle ilmalle, lämpökiertoon ja moottorin tai akkutilan lämpötilavaihteluille altistuville komponenteille.

Elastinen tiiviste

Toisin kuin jäykät muovit, silikoni voi deformoitua puristuksen aikana ja palautua kuorman vapautumisen jälkeen. Tämä ominaisuus sallii ylivaletun osan säilyttää kosketuksen yhteenliittyvien pintojen kanssa pienestä mittavaihtelusta huolimatta.

Ilmanohjauskomponenttien osalta tämä auttaa vähentämään vuotoja liitoskohdissa.

Tärinän eristys

Silikonikerros toimii myös yhteensopivana rajapintana jäykkien komponenttien välillä.

Kun LVI-moduulit, puhaltimet, kanavat tai ajoneuvorakenteet tärisevät, joustava silikoniosa voi absorboida osan mekaanisesta liikkeestä sen sijaan, että se siirtäisi kaiken tärinän suoraan jäykän kanavan läpi.

Tämä tekeesilikonikumiosathyödyllinen, kun tiivistys ja tärinänvaimennus vaaditaan samanaikaisesti.

Tyypilliset autosovellukset

TheLSR overmolded autojen tuuletuskanavavoidaan suunnitella useisiin ajoneuvojen ilman- ja lämmönhallintajärjestelmiin.

1. LVI-ilmanjako

Henkilöautoissa komponenttia voidaan käyttää LVI-ilman poistoaukkojen, haarakanavien, ilmanohjausliitäntöjen ja joustavien liitäntäosien ympärillä.

Silikoninen tiivistysalue auttaa mukautumaan kokoonpanotoleransseihin ja ylläpitämään suljetun ilmavirtausreitin.

2. Akun lämmönhallinta

Sähköajoneuvoissa korostetaan enemmän lämmönhallintaa.

Ilmakanavia voidaan käyttää ohjaamaan ilmastoitu ilma akkumoduulien tai lämmönhallintakokoonpanojen ympärille. Näissä ympäristöissä mittojen stabiilisuus, tiivistyskyky, tärinänkestävyys ja lämpötilan vaihtelu ovat erityisen tärkeitä.

3. E-akseli ja tehoelektroniikan jäähdytys

Tietyt sähköajoneuvojen lämmönhallintaarkkitehtuurit käyttävät erillisiä ilma- tai nestekanavia tehoelektroniikan ja käyttöjärjestelmän komponenttien ympärillä.

Päällevalettu silikonirajapinta voi tarjota yhteensopivan yhteyden jäykkien komponenttien välille, kun tärinää ja lämpölaajenemista on mukautettava.

4. Ilmanohjaus konepellin alla

Moottoritilaan asennetut komponentit kohtaavat vaativammat lämpötila- ja ympäristöolosuhteet.

LSR voidaan valita, kun tarvitaan joustava tiivistysliitäntä ilman erillistä elastomeeriholkkia.

Tärkeimmät suunnittelunäkökohdat

Onnistunut ylimuovaus riippuu suuresti silikonin ja alustan välisestä rajapinnasta. Osa tulee siksi suunnitella molemmillesilikonivirtaus ja mekaaninen retentiosen sijaan, että vain lisättäisiin silikonikerros olemassa olevaan muovikanavaan.

Alustan geometria

Muovialustan tulee tarjota riittävä mekaaninen stabiilisuus ruiskutuksen ja huollon aikana.

Mahdollisia suunnitteluelementtejä ovat:

● Mekaaniset alaleikkaukset
● Kiinnitysrivat
● Urat
● Läpivientireiät
● Lukitusrakenteet
● Paikannusominaisuudet
● Hallitut liimauspinnat

Jos LSR:n ja alustan välillä vaaditaan kemiallista adheesiota, materiaalien yhteensopivuus ja pintakäsittely tulee arvioida kehityksen aikana.

Silikoniseinämän paksuus

Silikonin paksuus tulee määrittää vaaditun tiivistysvoiman, muodonmuutoksen, geometrian ja ruiskutusolosuhteiden mukaan.

Liian ohuet osat voivat aiheuttaa täyttövaikeuksia, kun taas tarpeettoman paksut osat voivat lisätä materiaalin kulutusta ja kovettumisaikaa.

Tiivistyshuulien ja joustavien rajapintojen geometria tulee validoida puristus- ja muodonmuutosanalyysin avulla sen sijaan, että luottaisi vain nimellispaksuuteen.

Tolerance Stack-Up

Autojen kanavaliitännät sisältävät usein useita valettuja tai puristettuja komponentteja.

Silikonirajapinta voi kompensoida mittojen vaihtelua osien välillä, mutta sitä ei pidä käsitellä oikeanlaisen toleranssisuunnittelun korvikkeena.

DFM-arvioinnin aikana insinöörien tulee ottaa huomioon:

● Alustan mittatoleranssi
● Silikonipuristustoleranssi
● Yhteyskomponenttien toleranssi
● Puristusalue
● Kokoamisvoima
● Tiivisteen talteenotto
● Lämpölaajeneminen

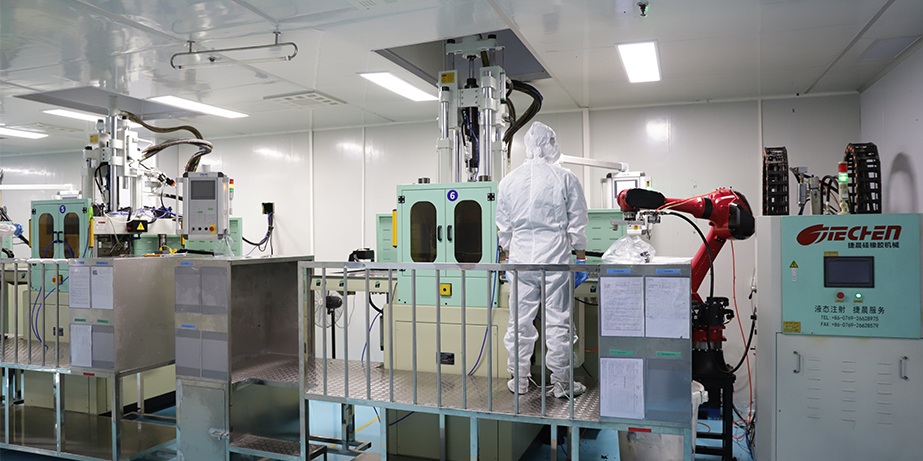

Valmistusprosessi

TyypillinenLSR-muovattava autojen kanavatuotantoprosessissa on useita valvottuja vaiheita.

1. Alustan valmistelu:Jäykkä muovikomponentti valetaan erikseen ja tarkastetaan mittojen yhtenäisyyden, likaantumisen, välähdyksen ja pintavirheiden varalta.

2. Lisää paikannus:Substraatti on sijoitettu tarkasti LSR-muotin sisään. Monionteloisessa tuotannossa johdonmukainen terän sijoittelu on erityisen tärkeää, koska pienetkin poikkeamat voivat vaikuttaa silikonin paksuuteen ja tiivisteen geometriaan.

3. LSR-injektio:Kaksikomponenttinen nestemäinen silikoni annostellaan, sekoitetaan ja ruiskutetaan muottiin. Koska LSR:llä on alhainen viskositeetti ennen kovettumista, se voi täyttää suhteellisen monimutkaiset tiivisterakenteet ja ohuet toiminnalliset alueet, kun muottikanava ja tuuletusjärjestelmä on suunniteltu oikein.

4. Vulkanointi:Silikoni kovettuu kuumennetun muotin sisällä ja muodostaa lopullisen elastisen tiivistysrakenteen. Kovettumisparametreja on säädettävä tasaisen kovuuden, mittastabiilisuuden ja pinnan laadun saavuttamiseksi.

5. Purkaminen ja tarkastus:Muotoilun jälkeen komponentti tarkastetaan:

● Salama
● Lyhyet laukaukset
● Ilmalukot
● Pintaviat
● Silikonisiirto
● Liimaus- tai kiinnitysvirheitä
● Mittapoikkeamat

Kriittiset tiivistysmitat voidaan mitata käyttämällä erityisiä kiinnittimiä tai automaattisia tarkastuslaitteita.

Laadunvalvonta autoteollisuuden sovelluksiin

Autojen hankintatiimeille materiaalisertifiointi ei yksin riitä. Valmis valettu kokoonpano on arvioitava toimivana komponenttina.

Sopiva tarkastusohjelma voi sisältää:

Autoalan hankkeissa testiolosuhteet tulisi määrittää todellisen ajoneuvoympäristön mukaan yleisten laboratorio-olosuhteiden sijaan.

Kestävyys, tiivistys, NVH ja lämpötilan kestävyys

Tiivistysteho

Silikoniosan tulee säilyttää hallittu puristus liitäntäpintaa vasten. Hyvin suunniteltu tiivistehuuli tai -helmi voi kestää pieniä kokoonpanomuutoksia ilman liiallista sisääntyöntövoimaa.

LVI-järjestelmissä vuototestaus tulee suorittaa määritellyissä paine- ja lämpötilaolosuhteissa.

NVH:n huomioita

Ilmakanavat voivat aiheuttaa ei-toivottua tärinää ja ilmavirtauksen melua, jos jäykät komponentit välittävät mekaanista tärinää suoraan ajoneuvon rakenteeseen.

Elastomeerinen päällysmuotti voi tarjota jonkin verran mekaanista eristystä kanavan ja viereisten komponenttien välille.

NVH:n suorituskyky riippuu kuitenkin koko järjestelmästä, mukaan lukien ilmavirran nopeus, kanavan geometria, asennustapa, tuulettimen/puhaltimen ominaisuudet ja ajoneuvon rakenne.

Lämpöpyöräily

Toistuvat siirtymät matalien ja korkeiden lämpötilojen välillä voivat aiheuttaa eroavaa laajenemista silikoni- ja muovialustojen välillä.

Ylimuotin suunnittelun tulisi siksi ottaa huomioon erot:

● Lämpölaajenemiskerroin
● Kimmomoduuli
● Liitäntägeometria
● Tarttuminen tai mekaaninen kiinnitys
● Seinämän paksuus

Ikääntymisen vastustuskyky

Autojen osat voivat altistua kuumuudelle, kosteudelle, otsonille, puhdistusaineille ja muille ympäristötekijöille.

Valittua LSR-luokkaa tulee siksi arvioida ajoneuvon käytön aikana odotettavissa olevan todellisen kemikaali- ja ympäristöaltistuksen perusteella.

Räätälöinti OEM- ja tasotoimittajille

TheLSR overmolded autojen tuuletuskanavavoidaan räätälöidä ajoneuvon alustan ja LVI-arkkitehtuurin mukaan.

Tyypillisiä mukautusvaihtoehtoja ovat:

● Alustamateriaali
● Silikonikovuus
● Silikoniväri
● Kanavan halkaisija
● Seinämän paksuus
● Tiivistyshuulen geometria
● Liittimen geometria
● Muovausalue
● Mekaaninen kiinnitysrakenne
● Pinnan rakenne
● Merkintä tai tunnistus
● Pakkauskokoonpano

Uusissa projekteissa 3D CAD -tiedostoja, 2D-piirustuksia, materiaalispesifikaatioita, tavoitetuotantomäärää ja ympäristövaatimuksia voidaan käyttää DFM-tarkistuksen laatimiseen.

Prototyyppityökaluja tai koemuotteja voidaan sitten käyttää täytön, mittatarkkuuden, tiivistyskäyttäytymisen ja kokoonpanon vahvistamiseen ennen massatuotantotyökalujen viimeistelyä.

Projektikokemus: LVI-liitännän komponenttien vähentäminen

Tyypillinen autoteollisuuden LVI-kehitysprojekti voi alkaa jäykästä muovikanavasta yhdistettynä erikseen koottavaan kumitiivisteeseen.

Suunnittelutiimi voi kohdata kolme toistuvaa ongelmaa: tiiviste voi siirtyä asennuksen aikana, liitäntä vaatii lisätyötä ja mittojen vaihtelu kanavan ja liitäntäkotelon välillä vaikuttaa tiivisteen yhtenäisyyteen.

Nestemäinen silikonipäällystysratkaisu voi korvata erillisen tiivisteen valamalla kontrolloidun silikonitiivisterakenteen suoraan kanavaliittimeen.

Kehityksen aikana tärkeimmät optimointikohdat sisältävät tyypillisesti silikonin kovuuden, tiivistyshuulen geometrian, puristussuhteen, substraatin pidätysominaisuudet ja ruiskutusportin asennon.

Tavoitteena ei ole vain tehdä komponentista pehmeämpi. Suunnittelun tavoitteena on luoda ohjattu käyttöliittymä, joka tarjoaatoistettava tiivistysvoima, vakaa asennuskäyttäytyminen, tärinäneristys ja pitkäaikainen ympäristön kestävyys.

Tämäntyyppinen suunnittelu on erityisen tärkeä sähköajoneuvoalustoille, joissa LVI- ja akkujen lämmönhallintajärjestelmät vaativat yhä enemmän kompakteja, kevyitä ja erittäin integroituja komponentteja.

Miksi valita ylivalettu LSR-kanava erillisen kumitiivisteen sijaan?

Paras valinta riippuu tuotantomäärästä, työkaluinvestoinneista, vaaditusta tiivistyskyvystä, kokoonpanomenetelmästä ja ajoneuvon alustan arkkitehtuurista.

FAQ

Mikä on LSR-valettu autojen ilmakanava?
Se on autojen ilman reitityskomponentti, jossa jäykkä alusta ja nestemäinen silikonikumi on valettu suoraan valituille alueille. Silikoniosa voi tarjota tiivistyksen, pehmusteen, tärinäneristyksen ja toleranssin kompensoinnin.

Mitä materiaaleja voidaan käyttää alustana?
Yleisiä vaihtoehtoja ovat tekniset muovit, kuten PA, PP, PBT ja PC/ABS. Lopullinen valinta riippuu lämpötilasta, kemiallisesta altistumisesta, mekaanisista vaatimuksista ja yhteensopivuudesta LSR:n kanssa.

Voiko silikonin liimata muoviin?
Kyllä. Materiaaliyhdistelmästä ja suunnittelusta riippuen silikoni voidaan liittää kemiallisesti alustaan ​​tai pitää mekaanisesti urien, urien, aliviivojen ja muiden rakenteellisten ominaisuuksien kautta. Tarttuvuustesti tulee suorittaa tuotteen validoinnin aikana.

Minkä lämpötila-alueen silikoni kestää?
Tyypillinen autokäyttöön tarkoitettu silikonikoostumus voi tukea noin-50°C - +200°C, mutta todellinen toiminta-alue riippuu valitusta LSR-laadusta ja käyttöolosuhteista. Jatkuva altistuminen, lämpökierto ja ympäristön ikääntyminen tulee arvioida erikseen.

Sopiiko tuote sähköajoneuvoihin?
Kyllä. Sen lämmönkestävyyden, elastisen tiivistyksen, tärinäeristyksen ja integroidun muovauksen yhdistelmä tekee siitä sopivan tiettyihin sähköautojen LVI- ja akkujen lämmönhallintasovelluksiin.

Voiko kanavan geometriaa mukauttaa?
Kyllä. Halkaisija, liitosrakenne, tiivistyshuulet, silikonin kovuus, muovausalue, alustamateriaali, väri ja muut mittaominaisuudet voidaan kehittää asiakkaan piirustusten ja sovellusvaatimusten mukaan.

Suunnittelukeskeinen tarjonta autoteollisuuden LSR-muovaukseen

Autoteollisuuden ohjelmissa kriittinen tekijä ei ole pelkkä silikonikomponentin valmistaminen. TheLSR overmolded autojen tuuletuskanavatulee kehittää täydellisen tiivistysrajapinnan, alustan sietokyvyn, lämpöympäristön, tärinäolosuhteiden ja kokoonpanoprosessin ympärille.

Aobo Silicone tukee mukautettua silikonipäällystyskehitystäDFM-tarkistus ja työkalut LSR-ruiskuvaluon, tarkastukseen, näytteenottoon ja volyymituotantoon. Tarkkuussilikonipuristamisesta ja autoteollisuudelle suunnatuista mukautetuista komponenteista saadun kokemuksen ansiosta tuotantoprosessi voidaan mukauttaa projektikohtaisiin materiaali-, geometria-, toleranssi- ja testausvaatimuksiin.

Toimita OEM-, Tier 1- ja Tier 2 -projekteissa 2D/3D-piirustuksesi, substraattimateriaali, tavoitelämpötila-alue, vuotuinen tilavuus ja tiivistysvaatimukset aloittaaksesi teknisen arvioinnin ja tarjouksen.
