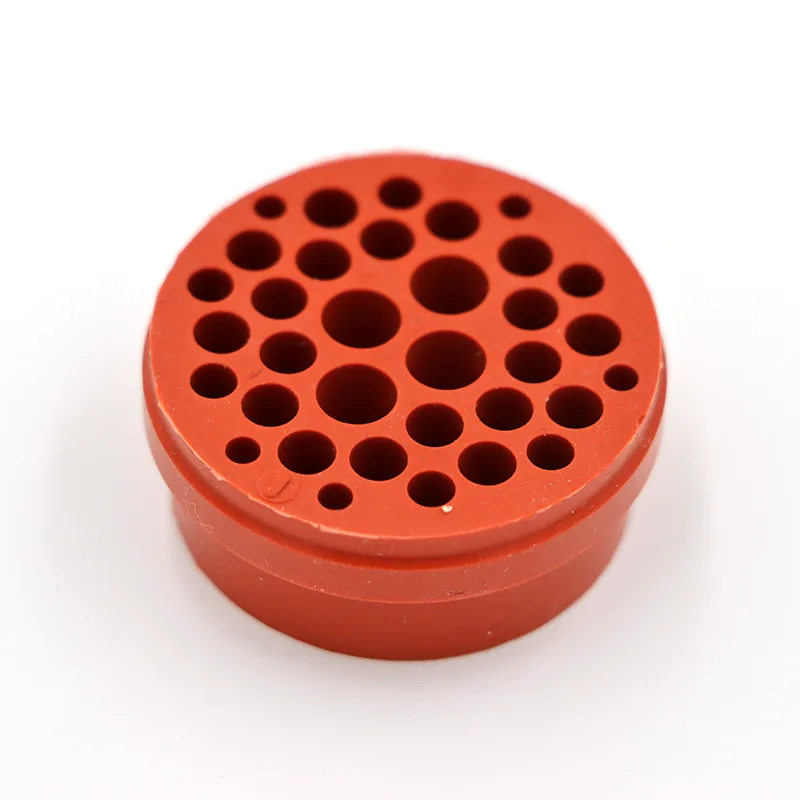

Kuinka autoliittimen silikonikumitiiviste suojaa kriittisiä sähköjärjestelmiä?

1. Tiivistyksen kriittinen rooli autojen liittimissä

Nykyaikaisissa ajoneuvoissa on satoja sähköliittimiä, jotka yhdistävät antureita, toimilaitteita, ohjausyksiköitä ja virranjakelujärjestelmiä. Yksittäinen kosteuden tai sähköä johtavan lian sisäänpääsykohta voi laukaista ajoittaisia ​​vikoja, vääriä diagnostisia vikakoodeja tai täydellisen järjestelmävian. TheAutoliittimen silikonikumitiivistekorjaa tämän haavoittuvuuden luomalla kestävän, yhteensopivan esteen yhteenliittimen puoliskojen välille.

Toisin kuin kovamuovitiivisteet tai O-renkaat, jotka perustuvat tarkkoihin mittatoleransseihin, silikonikumitiivisteet ottavat huomioon pieniä kohdistusvirheitä, lämpölaajenemisen ja komponenttien kulumisen ajoneuvon käyttöiän aikana. Tämä anteeksiantava luonne on erityisen arvokas tärinäpitoisissa ympäristöissä, kuten moottoritiloissa, joissa liittimiin kohdistuu jatkuvaa mekaanista rasitusta moottorin toiminnasta ja tietuloista.

Tiivistystoiminto ulottuu yksinkertaista vedenpoistoa pidemmälle. Tehokkaat tiivisteet estävät myös tiesuolojen, jarrupölyn, öljysumun ja puhdistuskemikaalien pääsyn sisään, jotka voivat heikentää kosketuspintoja ja lisätä sähkövastusta. Vakavissa tapauksissa saastuneet liittimet voivat johtaa ylikuumenemiseen, kipinöintiin ja jopa palovaaraan. Siksi valinta sopivaAutoliittimen silikonikumitiivisteSe ei ole vain suunnittelun yksityiskohta, vaan perustavanlaatuinen turvallisuus- ja luotettavuuspäätös.

Alan tiedot osoittavat, että sähköliittimien viat muodostavat merkittävän osan autoelektroniikan takuuvaatimuksista. Monet näistä vioista johtuvat riittämättömästä tiivistämisestä tai tiivistemateriaalien huonontumisesta pitkäaikaisessa altistumisessa konepellin alla oleville lämpötiloille ja kemikaaleille. Silikonikumi, jonka luontainen vakaus on laajalla lämpötila-alueella, tarjoaa todistetusti ratkaisun tähän jatkuvaan haasteeseen.

• Ajoittainen signaalin menetys– Kosteussillat nastojen välillä aiheuttaa virheellisiä anturin lukemia.
• Lisääntynyt kosketusvastus– hapettuminen ja korroosio nostavat liitoslämpötilaa.
• Oikosulkuja– johtavat epäpuhtaudet luovat tahattomia sähköpolkuja.
• Ennenaikainen komponenttivika– ohjausmoduulien ja toimilaitteiden yhteys katkeaa.
• Diagnostiset vikakoodit– väärät viat johtavat tarpeettomiin korjauksiin ja seisokkeihin.

2. Materiaalitiede: Miksi silikonikumi menestyy tiivistyssovelluksissa

Silikonikumi erottuu orgaanisista elastomeereistä pii-happirungolla, joka antaa poikkeuksellisen lämpöstabiilisuuden ja kemiallisen kestävyyden. Vaikka materiaalit, kuten nitriili (NBR) tai eteeni-propyleenidieenimonomeeri (EPDM), toimivat riittävästi kohtuullisissa ympäristöissä, ne hajoavat nopeasti nykyaikaisten moottoritilojen ja sähköajoneuvojen akkukoteloiden äärimmäisissä olosuhteissa.

Nestemäinen silikonikumi (LSR) ja korkean konsistenssikumi (HCR) ovat kaksi päämuotoa, joita käytetään liittimien tiivisteissä. Ruiskuvalulla käsitelty LSR tarjoaa erinomaiset virtausominaisuudet monimutkaisille geometrioille, joissa on hienoja yksityiskohtia, kuten uritetut tiivistepinnat ja monionteloiset mallit. HCR, tyypillisesti puristus- tai siirtomuovattu, tarjoaa suuremman repäisylujuuden suuremmille tai paksummille tiivisteille. Molemmat versiot voidaan formuloida lisäaineilla, jotka parantavat tiettyjä ominaisuuksia, kuten itsevoitelu kokoonpanon helpottamiseksi.

Tärkeimmät materiaaliominaisuudet, jotka tekevät silikonikumista parhaan vaihtoehdon liittimien tiivistämiseen, ovat:

• Laaja käyttölämpötila-alue– -50°C - +200°C, joidenkin fluorisilikonilaatujen ollessa +230°C.
• Matala pakkaussarja– säilyttää tiivistysvoiman pitkän puristuksen jälkeen, tyypillisesti alle 25 % 150°C:ssa 22 tunnin ajan.
• Erinomainen otsonin- ja UV-kestävyys– ei halkeile tai kovettu joutuessaan alttiiksi ilmakehän hapettimille.
• Luontainen hydrofobisuus– hylkii vettä ja vastustaa kosteuden imeytymistä.
• Kemiallinen kestävyys– kestää moottoriöljyjä, jäähdytysnesteitä, jarrunesteitä ja monia puhdistusliuottimia.
• Dielektriset ominaisuudet– säilyttää sähköeristyksen myös märissä olosuhteissa.

Fluorisilikonikumi (F-LSR) on erikoisversio, joka tarjoaa parannetun kestävyyden polttoaineita ja aggressiivisia kemikaaleja vastaan ​​säilyttäen samalla vakiosilikonin lämpöstabiilisuuden. Tämä luokka määritetään usein liittimille, jotka sijaitsevat lähellä polttoainesuuttimia, turboahtimia tai muita hiilivetyalttiita alueita.

Materiaalin valintaprosessissa on otettava huomioon kunkin sovelluksen erityinen kemiallinen ympäristö, lämpötilaprofiili ja mekaaniset vaatimukset. Tiiviste, joka toimii hyvin matkustamon liittimessä, voi epäonnistua ennenaikaisesti konepellin alla olevassa sovelluksessa, jossa on korkeampi lämpökierto ja kemikaalialtistus.

3. Liittimen tiivisteiden tärkeimmät suorituskykyparametrit

Määrittämällä anAutoliittimen silikonikumitiivisteedellyttää useiden suorituskykymittareiden huolellista arviointia. Jokainen parametri vaikuttaa tiivisteen kykyyn säilyttää luotettava tiiviste koko ajoneuvon käyttöiän ajan, joka voi joissakin alustoissa ylittää 15 vuotta.

Näiden fysikaalisten ominaisuuksien lisäksi tiivisteen geometrialla on ratkaiseva rooli. Uurretut tai aallotetut tiivistyspinnat lisäävät kosketuspainetta pinta-alayksikköä kohti, mikä parantaa tiivistystä nesteitä ja kaasuja vastaan. Poikkileikkauksen muoto on myös suunniteltava siten, että vältetään liialliset jännityskeskittymät, jotka voivat johtaa ennenaikaiseen rikkoutumiseen.

Puristusvoima on toinen kriittinen näkökohta. Riittämätön puristus mahdollistaa nestereittien kehittymisen, kun taas liiallinen puristus voi ylikuormittaa liittimen koteloa tai saada tiivisteen pursottua rakoiksi. Finite element -analyysiä (FEA) käytetään yleisesti optimoimaan tiivisterakenne tasaisen jännityksen jakautumiseksi tiivistysrajapinnan yli.

4. Käyttöympäristöt: Moottoritiloista akkuihin

Toimintaympäristö anAutoliittimen silikonikumitiivistevaihtelee dramaattisesti ajoneuvojen eri paikoissa. Näiden ympäristöjen ymmärtäminen on välttämätöntä sopivan materiaalilaadun ja suunnittelukokoonpanon valinnassa.

4.1. Moottoritilan liittimet

Moottoritilan liittimet kohtaavat ankarimmissa olosuhteissa: yli 150 °C lämpötilat pakosarjan lähellä, altistuminen moottoriöljylle, jäähdytysnesteelle ja polttoainehöyryille sekä jatkuvaa tärinää moottorin toiminnasta. Tämän alueen tiivisteiden on kestettävä lämpövanhenemista ja säilytettävä tiivistysvoima toistuvista lämpöjaksoista huolimatta. Polttoainejärjestelmien välittömässä läheisyydessä oleviin liittimiin on usein määritelty fluorosilikonilaatuja.

4.2. Vaihteisto ja voimansiirto

Vaihteistoon asennetut anturit ja toimilaitteet vaativat tiivisteitä, jotka kestävät automaattivaihteistoöljyä (ATF) ja vaihteistoöljyjä. Vaikka tavallinen silikoni kestää hyvin monia öljyjä, fluorisilikonia tai erityisesti valmistettuja silikoniyhdisteitä voidaan tarvita pidennettyä käyttöikää näissä aggressiivisissa nesteympäristöissä.

4.3. Matkustamon ja korin elektroniikka

Ajoneuvon ohjaamon sisällä olevat liittimet kokevat leudompia olosuhteita: kohtalaiset lämpötilat (tyypillisesti -20 °C - +85 °C), vähäinen kemikaalialtistus ja alhaisemmat tärinätasot. Tavalliset silikonikumilaadut tarjoavat enemmän kuin riittävän suorituskyvyn näissä sovelluksissa, ja ensisijaisena huolenaiheena on pitkäaikainen ikääntyminen ja puhdistusaineiden kestävyys.

4.4 Sähköajoneuvojen akkujärjestelmät

Sähköajoneuvojen akkujen suurjänniteliittimet asettavat ainutlaatuisia haasteita: altistuminen dielektrisille nesteille, valokaaren seurantamahdollisuus ja tiukat turvallisuusvaatimukset. Näissä sovelluksissa silikonitiivisteillä on oltava erinomainen dielektrinen lujuus, palonestokyky ja jäähdytysnesteiden kestävyys. Itsevoitelevia laatuja suositellaan usein helpottamaan kokoonpanoa ja vähentämään liittimen vaurioitumisriskiä huollon aikana.

4.5. Ulkovalot ja anturit

Ajovalojen, takalamppujen ja ADAS-anturien liittimien on kestettävä UV-säteilyä, tieroisketta ja äärimmäisiä lämpötiloja. Silikonille luontainen UV-kestävyys ja hydrofobisuus tekevät siitä ihanteellisen valinnan, mikäli tiivisterakenne sisältää riittävät säänkestoominaisuudet.

• Lämpö– huippulämpötilat, pyöräilytiheys ja altistuksen kesto.
• Kemiallinen– nesteiden tyyppi, pitoisuus ja kosketuksen kesto.
• Mekaaninen– värähtelyn amplitudi, taajuus ja liittimen yhdistämisjaksot.
• Ympäristö– UV-altistus, kosteus, suolasuihku ja pölyn sisäänpääsy.
• Sähköinen– jännitetaso, virta ja vaadittu eristysvastus.

5. Luotettavaa tiivistystä koskevat suunnittelunäkökohdat

Liittimen tiivistysjärjestelmän suunnitteluun kuuluu muutakin kuin materiaalin valinta ja kovuusarvon määrittäminen. Tiivisteen, liitinkotelon ja liitososien välinen vuorovaikutus on analysoitava huolellisesti optimaalisen suorituskyvyn saavuttamiseksi.

5.1. Tiivisteen geometria ja tiivistysmekanismi

Tiivistysmekanismi voi olla radiaalinen (tiivistys sylinterimäistä pintaa vasten), aksiaalinen (tiivistys tasaista pintaa vasten) tai molempien yhdistelmä. Radiaaliset tiivisteet, joita käytetään yleisesti lieriömäisissä liittimissä, perustuvat tiivisteen puristumiseen kotelon sisä- ja ulkoseinien välillä. Aksiaaliset tiivisteet, joita löytyy usein suorakaiteen muotoisista tai moninapaisista liittimistä, puristavat tiivisteen kahden tasaisen pinnan väliin.

Uurretut mallit lisäävät tiivistysesteiden määrää ja tarjoavat redundanssia pienten pinnan epätasaisuuksien varalta. Jokainen ripa muodostaa erillisen tiivistyslinjan, ja ripojen väliset tilat voivat toimia paineenalennusvyöhykkeinä tai roskaloukkuina.

5.2. Kotelomateriaalien yhteensopivuus

Liittimen kotelon materiaalin – tyypillisesti polyamidi (PA), polybuteenitereftalaatti (PBT) tai muu tekninen kestomuovi – on oltava yhteensopiva silikonitiivisteen kanssa. Jotkut silikonikoostumukset voivat sisältää pehmittimiä tai pienimolekyylipainoisia syklisiä siloksaaneja, jotka voivat kulkeutua kotelomateriaaliin aiheuttaen jännityshalkeilua tai mittamuutoksia. Pohjaamaton tarttuvuus teknisiin muoveihin on toivottava ominaisuus, joka parantaa tiivisteen kestävyyttä.

5.3. Kokoontumis- ja paritusvoimat

Tiivisteen rakenteen on tasapainotettava tiivistyskyky hyväksyttäviä kokoonpanovoimia vastaan. Liiallinen työntövoima voi vahingoittaa liittimiä tai vaikeuttaa kokoamista tuotantolinjoilla. Itsevoitelevat silikonilaadut vähentävät kitkaa yhdistämisen aikana, helpottavat kokoamista ja säilyttävät tiivistyksen tehokkuuden.

5.4. Tolerance Stack-Up

Liitinkoteloiden ja tiivisteiden valmistustoleranssit voivat kasaantua, mikä vaikuttaa kootussa liittimessä saavutettuun todelliseen puristukseen. Tilastollista toleranssianalyysiä käytetään varmistamaan, että tiiviste pysyy optimaalisella puristusalueella kaikilla mahdollisilla toleranssiyhdistelmillä.

5.5. Käyttöikä ja kestävyys

Autoliittimien odotetaan säilyttävän tiivisteensä ajoneuvon koko käyttöiän ajan, usein useiden kytkentä- ja irrotusjaksojen aikana valmistuksen, huollon ja korjauksen aikana. Tiivistemateriaalin on kestettävä pysyvää kovettumista, hankausta ja kulumista toistuvista liitintoiminnoista.

Suunnittelun todentaminen sisältää tyypillisesti yhdistelmän finite element -analyysiä (FEA) jännityksen ennustamista varten ja fyysistä testausta suorituskyvyn validoimiseksi simuloiduissa käyttöolosuhteissa.

6. Laadun varmistus- ja testausmenetelmät

Varmistetaan anAutoliittimen silikonikumitiivistevaatii kattavan testausohjelman, joka kattaa materiaalin ominaisuudet, mittatarkkuuden ja toiminnallisen suorituskyvyn. Alan standardit, kuten USCAR-2, ISO 16750 ja erilaiset OEM-spesifikaatiot, tarjoavat puitteet pätevyystestauksille.

1. Pakkaussarjan testaus– mittaa pysyvän muodonmuutoksen pitkäaikaisen puristuksen jälkeen korotetussa lämpötilassa. Alhaiset puristusarvot osoittavat erinomaisen pitkäaikaisen tiivistysvoiman säilymisen.
2. Vuototestaus– suoritetaan tyypillisesti paineilmalla tai heliumilla mahdollisten nesteen ohitusreittien havaitsemiseksi suljetun liittimen kautta.
3. Lämpöpyöräily– altistaa kootun liittimen toistuville äärimmäisille lämpötiloille arvioidakseen tiivisteen kykyä ylläpitää tiivistysvoimaa lämpölaajenemis- ja supistumisjaksojen kautta.
4. Tärinätestaus– simuloi ajoneuvon käyttöolosuhteita varmistaakseen, että tiiviste ei löysty tai menetä tiivisteen eheyttä mekaanisen virityksen vaikutuksesta.
5. Kemiallisen kestävyyden testaus– altistaa tiivisteen asiaankuuluville autonesteille (moottoriöljy, jäähdytysneste, jarruneste, polttoaine) korkeissa lämpötiloissa materiaalien yhteensopivuuden ja suorituskyvyn säilymisen arvioimiseksi.
6. Mittatarkastus– varmistaa, että tiivisteen kriittiset mitat ovat määriteltyjen toleranssien sisällä optisella mittaus- tai koordinaattimittauskoneella.
7. Kovuuden tarkastus– vahvistaa, että Shore A-kovuus vastaa spesifikaatiota, koska poikkeamat voivat vaikuttaa merkittävästi tiivistyskykyyn.

Näiden standarditestien lisäksi jotkin sovellukset saattavat vaatia erityisarviointeja, kuten:

• Suolasumutestaus– liittimiin, jotka ovat alttiina tienpoistosuoloille.
• UV-altistuksen testaus– ulkopuolisille tai osittain näkyville liittimille.
• Eristysresistanssin testaus– dielektristen ominaisuuksien tarkistamiseen ympäristöaltistuksen jälkeen.
• Nesteen upotustesti– tietyillä nesteillä korkeissa lämpötiloissa pitkiä aikoja.

Pätevät toimittajat ylläpitävät yleensä sisäisiä testausvalmiuksia tukeakseen nopeita suunnitteluiteraatioita ja tuotannon laadunvalvontaa.Aobokäyttää kattavia testausprotokollia, jotka on yhdenmukaistettu kansainvälisten autoalan standardien kanssa, varmistaen, että jokainen tiiviste täyttää nykyaikaisten ajoneuvoalustojen tiukat vaatimukset.
